Грязевик вертикальный фланцевый предназначен для очистки воды с температурой не более 150° С от механических примесей (взвешенных частиц песка, окалин, продуктов коррозии) и может быть использован для очистки холодной и горячей воды на:
обратном трубопроводе тепловой сети в котельных;
вводах в ЦТП;
большой срок эксплуатации;
абонентских вводах холодного и горячего водоснабжения и элеваторных узлах;
предочистке (1 ступень очистки) воды перед фильтром на водозаборах;
Принцип работы грязевика

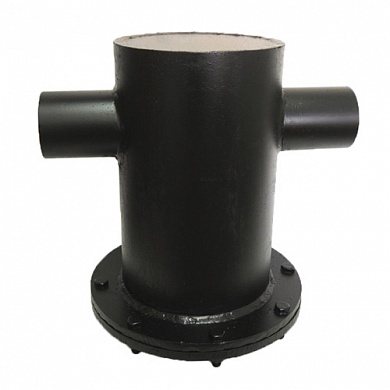

Грязевик представляет собой стальной напорный вертикальный цилиндрический аппарат. Внутри цилиндрического корпуса установлен трубопровод для отвода очищенной воды, на котором имеются участки трубы и заглушка с отверстиями. Суммарная площадь отверстий каждого участка, а так же величина кольцевого зазора рассчитаны таким образом, чтобы получить максимальный эффект улавливливаня загрязнений и при этом не заузить выходное отверстие.
В нижней части внутри корпуса расположен фланец с заглушкой для обеспечения возможности удаления крупных шламовых загрязнений. Удаление загрязнений может производиться периодически по мере накопления через дренажные патрубки (DN = 15 мм), которые расположены в нижней части корпуса грязевика. В верхней части корпуса имеется воздушник - патрубка (DN = 15 мм), предназначенный для удаления воздуха при первоначальном заполнении грязевика водой.
Схематичное изображение
Комплект поставки
Грязевик вертикальный - 1 шт.
- Артикул 00000002705
